Der Gabelstaplerschwanenhals

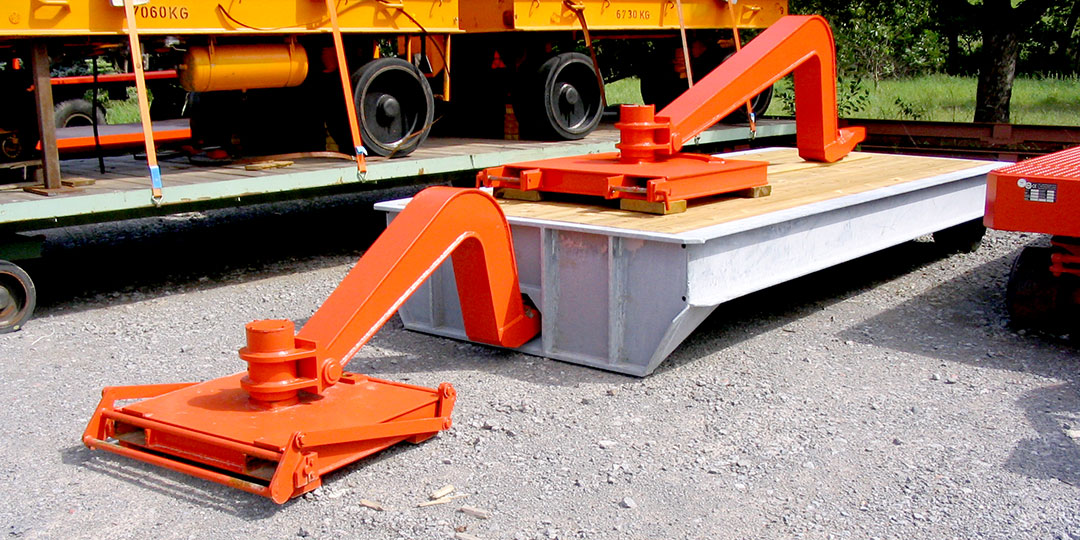

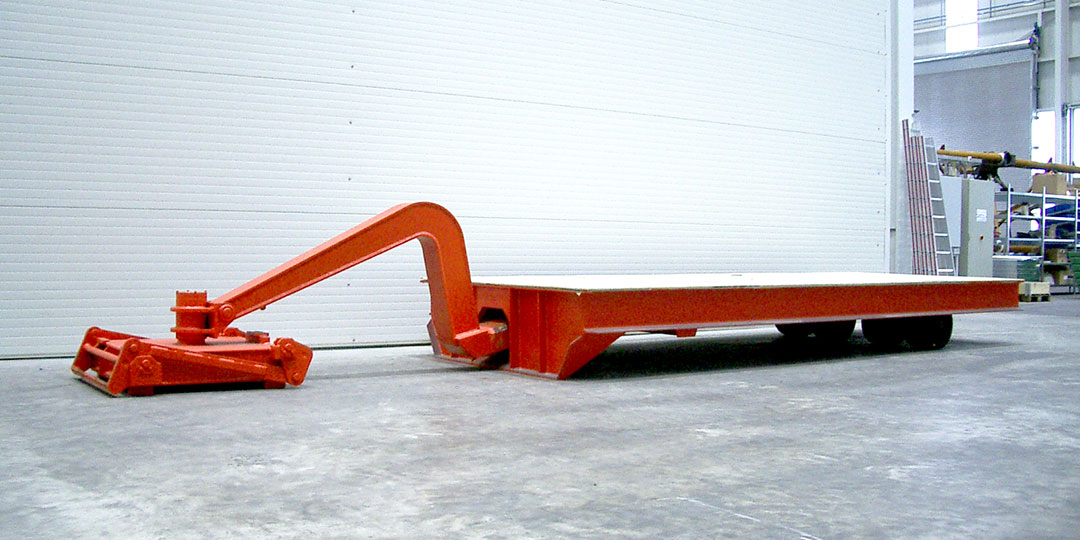

Der sogenannte GSH (Gabelstaplerschwanenhals) besteht aus einer Aufnahmeplatte für die Gabelzinken, dem Schwanenhals und der Zunge, welche in das Einfahrmaul von der Rollpalette eingefahren wird.

Anbei die Ver- und Entriegelungsmöglichkeiten:

Schwanenhals mit Bolzenverriegelung

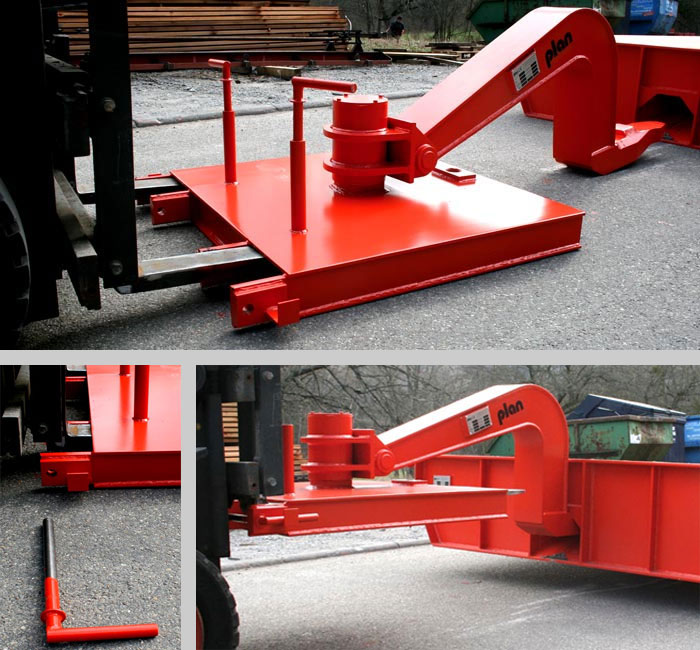

Nach dem Einfahren in die speziell auf den Staplertyp angepasste Konsole sorgt die einfache Steckbolzenverriegelung für eine sichere Verbindung zwischen Schwanenhals und Gabelstapler.

Schwanenhals mit Bolzenverriegelung Schwanenhals mit Bolzenverriegelung

Schwanenhals mit automatischer Verriegelung

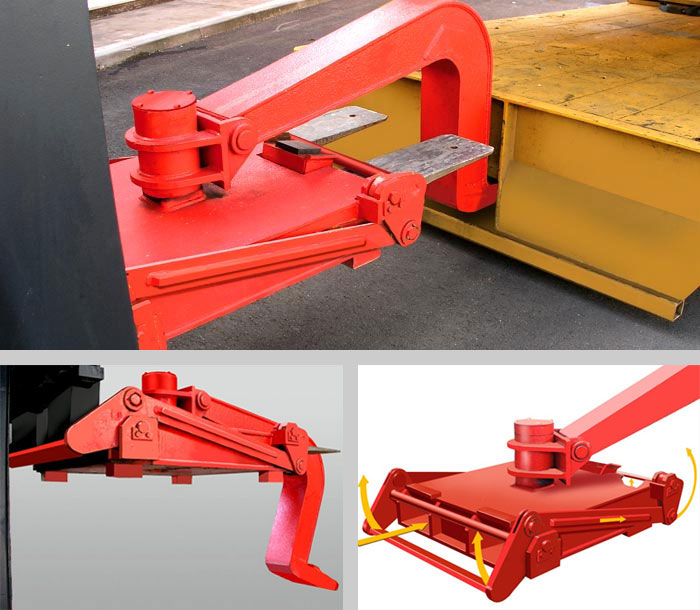

Die automatische Verriegelung stellt nach dem korrekten Einfahren in die Schwanenhalskonsole während des anschließenden Anhebevorgangs selbsttätig eine formschlüssige Verbindung zwischen Gabelstapler und Schwanenhals her.

Schwanenhals mit automatischer Verriegelung Schwanenhals mit automatischer Verriegelung

Schwanenhals verriegelbar über hydraulisch verstellbare Gabeln

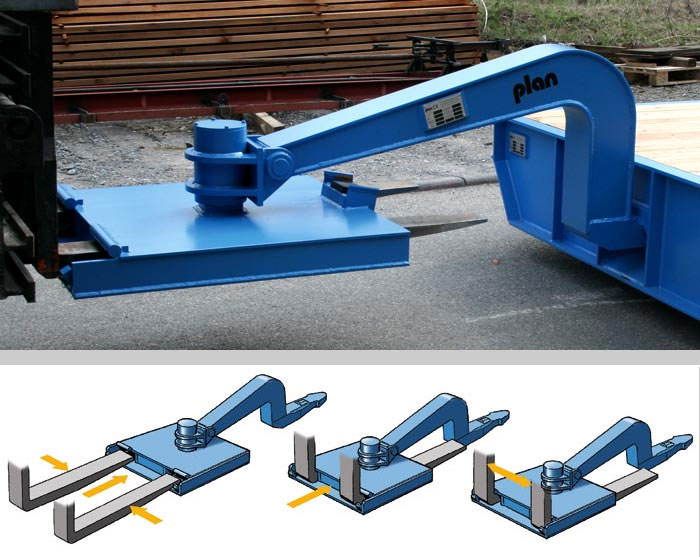

Der Gabelstapler fährt dabei an den Innenkanten der Taschen ausgerichtet ein. Nach Erreichen des Einfahranschlags werden die Gabeln mittels Hydraulik in den Taschen nach außen gefahren.

Schwanenhals verriegelbar über hydraulisch verstellbare Gabeln Schwanenhals verriegelbar über hydraulisch verstellbare Gabeln
*andere Maße zur Anpassung an vorhandene Stapler möglich
Tragkraft to 4 10  16
für Rollpaletten bis Tragkraft to 12 25 40
max. Gabellänge* mm 1400 1400 1400
max. Gabelbreite* mm 160 200 200
max. Gabeldicke* mm 80 100 100
Schwanenhals GSH 4 GSH 10 GSH 16
