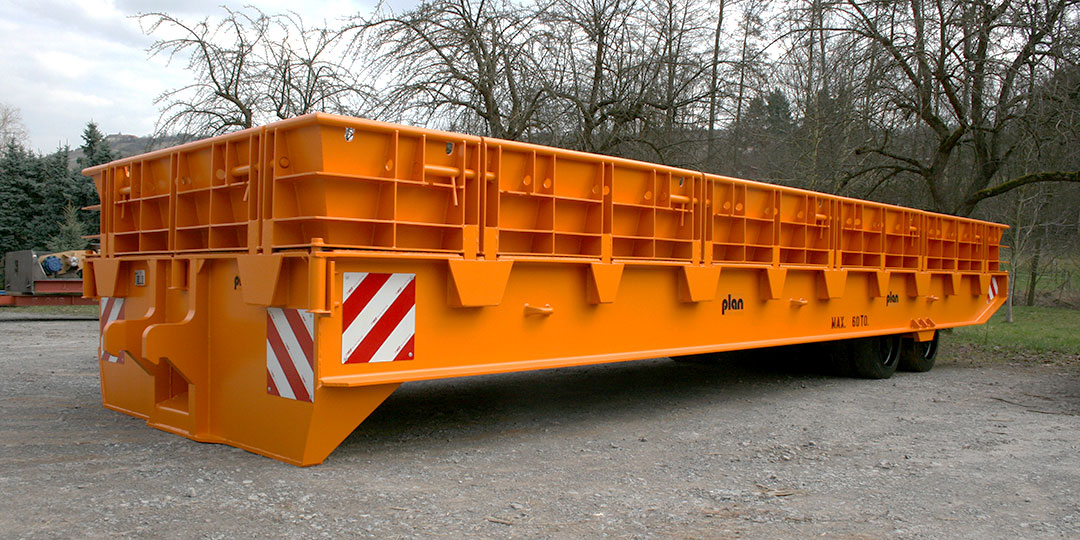

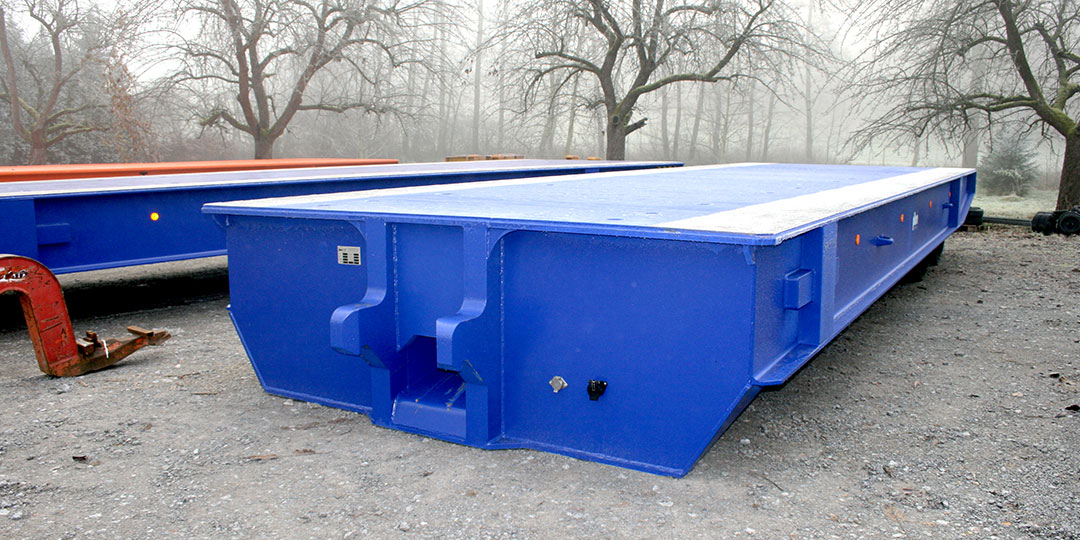

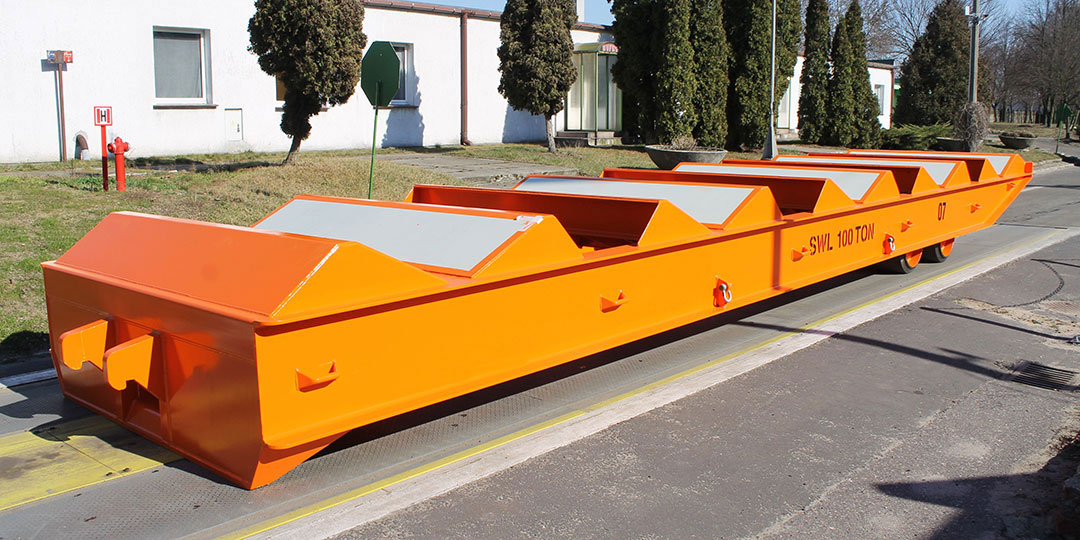

Rollpaletten

Die Rollpalette wird in Kombination mit einem Gabelstaplerschwanenhals (GSH), der als Verbindungselement zum Gabelstapler dient, verwendet. Der Vorteil dieses Transportsystems ist, dass eine Lastverteilung von 1/3 auf dem Stapler und 2/3 auf den Rädern der Rollpalette entsteht und somit die Nutzlastkapazität des Staplers prinzipiell verdreifacht wird.

Rollpaletten sind flexibel einsetzbar, da sie sowohl geschoben als auch gezogen werden können. Ein weiterer Vorteil: Beim Wechsel zwischen zwei Rollpaletten muss der Fahrer den Gabelstapler nicht verlassen. Durch das Abstellen der Rollpalette und das Absenken des Gabelstaplerschwanenhalses (GSH) wird der Kraftschluss automatisch gelöst – der GSH ist sofort freigegeben. Eine neue Rollpalette aufzunehmen und den nächsten Transport zu starten, erfolgt dadurch besonders schnell und effizient.

Der Gabelstaplerschwanenhals GSH besteht aus einer Aufnahmekonsole für die Gabelzinken, dem Schwanenhals und der Zunge, die in das Einfahrmaul der Rollpalette einfährt. Die Gabeltunnel der Konsole werden exakt auf die jeweilige Gabel-Geometrie angepasst. Für eine formschlüssige und sichere Verriegelung zwischen GSH und Stapler stehen drei Varianten zur Verfügung:

1. Steckbolzen

Zwei manuell angebrachte Steckbolzen sorgen für eine zuverlässige Verbindung zwischen Gabelstaplerschwanenhals und Stapler.

2. Hydraulische Gabelverstellung

Über die Hydraulik des Gabelstaplers werden die Zinken innerhalb der Konsole hinter Haltelaschen verfahren. So entsteht eine stabile Verbindung zwischen Stapler und GSH – ohne manuelles Eingreifen.

3. Automatik

Ein integrierter Klappmechanismus bewegt sich automatisch hinter die Gabeln und stellt so eine sichere Verbindung zum Gabelstaplerschwanenhals her.

Fazit: Mit diesem System können Sie die Hubkapazität Ihres Gabelstaplers um das Dreifache steigern – bei gleichzeitig einfacher Handhabung.

Vorteile im Überblick:

  • Wartungsarme Konstruktion
  • Einfache Bedienung durch den Gabelstaplerschwanenhals GSH
  • Verdreifachung der Hubkapazität des Gabelstaplers

Jetzt anfragen oder Katalog herunterladen

Sie suchen einen zuverlässigen Gabelstaplerschwanenhals oder Schwerlastanhänger für den innerbetrieblichen Transport? Lassen Sie sich von unseren Experten beraten oder laden Sie direkt den aktuellen Produktkatalog herunter.

Jetzt Anfrage senden

Komplettsystem bestehend aus Gabelstapler – GSH – Rollpalette

Die wichtigen Schritte zusammengefasst:

  • Mit den Gabelzinken in die Aufnahmekonsole und die Zunge in das Einfahrmaul einfahren.
  • Nach dem die Zunge im Einfahrmaul ist, wird diese durch einen Kraftschluss mit dem Einfahrmaul verriegelt und die Rollpalette kann angehoben werden.

WICHTIG: Sie können dieses Komplettsystem ziehen und schieben, beide Verfahren sind möglich.

Standardausführung

Eckdaten

  • Holzbelag (Kiefernbohlen 55 mm)
  • Standard-Einfahrmaul
  • Starre Achsen
  • Vollgummi-Bandagen
Rollpalette Standardausführung Rollpalette Standardausführung Rollpalette Standardausführung Rollpalette Standardausführung

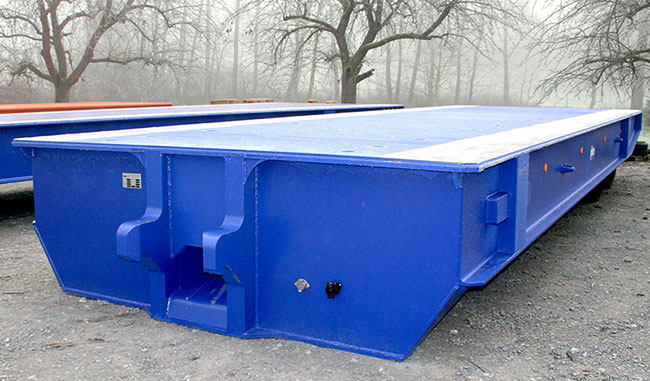

Sonderausführung

Eckdaten

  • Glattblech 10 mm
  • Sonder-Einfahrmaul mit Haken
  • Zurrösen pro Längsseite
  • Pendelachsen (Lastverteilung bei Unebenheiten)
  • Luft-Bereifung
Rollpalette Sonderausführung Rollpalette Sonderausführung Rollpalette Sonderausführung Rollpalette Sonderausführung
Übersicht
Ladefläche Länge x Breite [mm]
4000 x 2000 6000 x 2500 8000 x 2500
Tragkraft / kg ab Stapler erf. Schwanenhals Ladehöhe Bestell-Nr. Bestell-Nr. Bestell-Nr.
5.000 ~1,5 to GSH 4 ~500 mm RP 5-40 RP 5-60 -
8.000 ~2,5 to GSH 4 ~500 mm RP 8-40 RP 8-60 RP 8-80
10.000 ~3,2 to GSH 4 ~500 mm RP 10-40 RP 10-60 RP 10-80
12.000 ~4 to GSH 4 ~560 mm RP 12-40 RP 12-60 RP 12-80
16.000 ~5 to GSH 10 ~560 mm RP 16-40 RP 16-60 RP 16-80
20.000 ~7,5 to GSH 10 ~630 mm RP 20-40 RP 20-60 RP 20-80
25.000 ~10 to GSH 10 ~630 mm - RP 25-60 RP 25-80
30.000 ~12 to GSH 16 ~710 mm - RP 30-60 RP 30-80

WICHTIG:  Sondergrößen, Zusatzausstattungen, Aufbauten auf Anfrage möglich.
