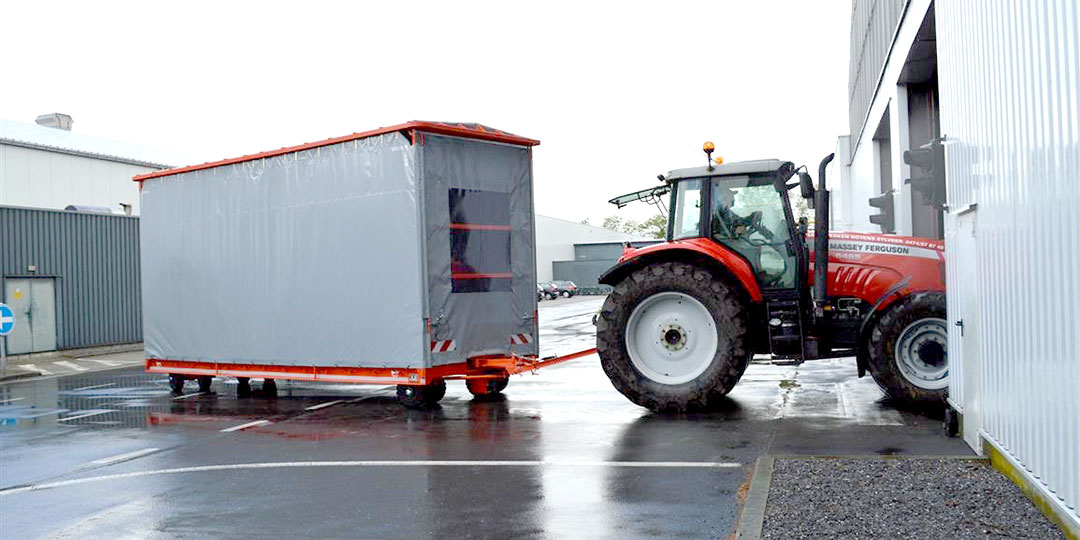

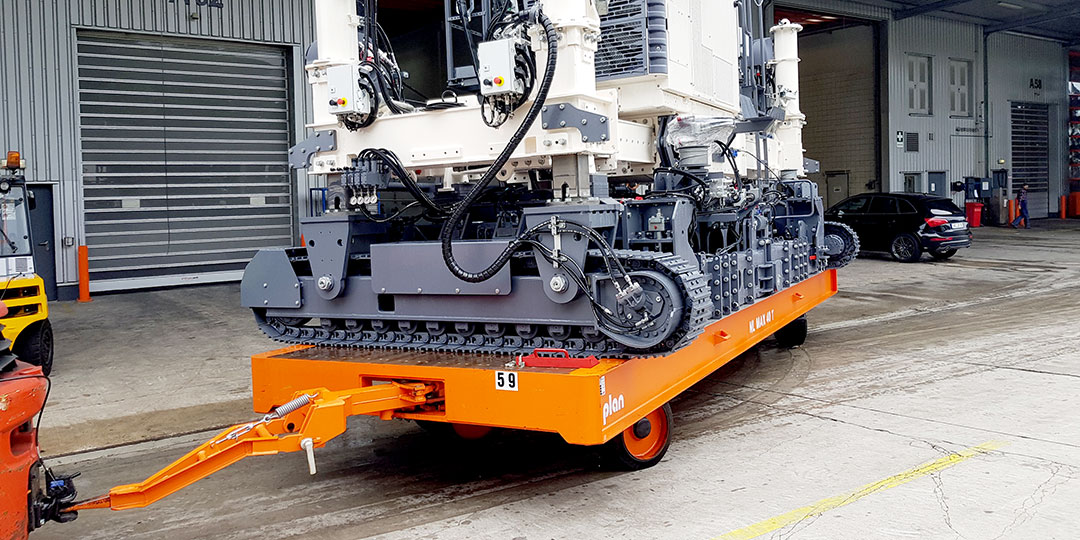

PLAN - Industrie-Schwerlastanhänger Typ 70-4

Allrad-Achsschemellenkung - Tragkraft 20 - 40 Tonnen

Eckdaten

  • Spurlaufend, kippsicher
  • Umsteckbare Deichsel
  • Geringer Wenderadius
  • Geringe Ladehöhe
  • Pendelachsen/Wippen für Achs-/Radausgleich in unebenem Gelände
Industrie- und Schwerlastanhänger Typ 70-4 - 3D Zeichnung 1 Industrie- und Schwerlastanhänger Typ 70-4 - 3D Zeichnung 2 Industrie- und Schwerlastanhänger Typ 70-4 - 3D Zeichnung 3 Industrie- und Schwerlastanhänger Typ 70-4 - 3D Zeichnung 4 Industrie- und Schwerlastanhänger Typ 70-4 - 3D Zeichnung 5 Industrie- und Schwerlastanhänger Typ 70-4 - Zeichnung 1

Lenkung

Allrad-Achsschemellenkung mit 4 Achsschemeln. Achsschemel-Zapfen direkt im Rahmen gelagert. Spurstangen mit einstellbaren Kugelgelenken. Lenkübertragung vorn/hinten über Zugstangen mit Ausgleichsstück, nur auf Zug belastet. Achsschemel-, Lenkungs- und Achslager mit Präzisions-Wälz-, Gelenk- und Gleitlagern, abschmierbar.

Fahrwerk

4 Pendelachsen aus Vierkant-Achsstahl zur gleichmäßigen Achs-/Radlastverteilung auf unebenen Fahrbahnen. Achspendelung +/- 50 mm. 8 PLAN-Schwerlasträder.

Was ist ein Schwerlastanhänger?

Ein Schwerlastanhänger ist ein speziell entwickeltes Transportfahrzeug, das für den sicheren und effizienten Transport schwerer Lasten in Produktions- und Logistikbetrieben eingesetzt wird. Im Vergleich zu Standardanhängern sind Schwerlastanhänger für deutlich höhere Nutzlasten ausgelegt und überzeugen durch ihre robuste Bauweise sowie eine stabile Fahrdynamik – auch unter maximaler Belastung.

Der PLAN-Industriefahrzeug Schwerlastanhänger Typ 70-4 mit Allrad-Achsschenkellenkung wurde speziell für den innerbetrieblichen Materialfluss konstruiert. Dank seiner Lenkung bietet er ein hervorragendes Fahrverhalten selbst bei engen Radien und eignet sich ideal für verwinkelte Werkshallen und schmale Transportwege.

Einsatzbereiche in Industrie & Logistik

Schwerlastanhänger mit Allrad-Achsschenkellenkung wie der Typ 70-4 werden in vielen Branchen für den innerbetrieblichen Transport schwerer und sperriger Güter genutzt:

  • Automobilindustrie: Transport von Karosserieteilen, Motorblöcken und Baugruppen
  • Maschinenbau: Bewegung von Halbfertigteilen und schweren Maschinenelementen
  • Logistikzentren: Effiziente Materialversorgung entlang der Fertigungs- und Montagelinien
  • Metallverarbeitung: Transport von Blechen, Rohren oder massiven Gussteilen
  • Luft- und Schiffbau: Beförderung großvolumiger und schwerer Bauteile

Durch die modulare Bauweise können PLAN-Schwerlastanhänger exakt an branchenspezifische Anforderungen angepasst werden – sei es bei Ladefläche, Lenkung oder Sonderaufbauten.

Technische Daten & Varianten des Typs 70-4

Der Schwerlastanhänger Typ 70-4 überzeugt durch hohe Belastbarkeit, Flexibilität und eine praxisgerechte Ausstattung:

  • Tragkraft: bis zu 40.000 kg (je nach Ausführung)
  • Ladefläche: individuell konfigurierbar in Länge und Breite
  • Bereifung: Elastik- oder Vulkollanräder passend zur Bodenbeschaffenheit
  • Deichselvarianten: starre oder höhenverstellbare Ausführungen
  • Lenkung: präzise Allrad-Achsschenkellenkung für enge Wendekreise
  • Zubehör: Aufsatzwände, Abdeckungen, Rungen, Feststellbremsen, Zughaken u. v. m.

Auf Wunsch können unsere Industrieanhänger mit zusätzlichen Sicherheits- und Komfortfunktionen ausgestattet werden – beispielsweise mit einer Totmannbremse oder einer Kugelkopfkupplung.

Warum ein Schwerlastanhänger von PLAN-Industriefahrzeug?

Seit über 30 Jahren steht PLAN-Industriefahrzeug für maßgeschneiderte Transportlösungen „Made in Germany“. Jeder Schwerlastanhänger wird individuell geplant, konstruiert und gefertigt – exakt abgestimmt auf die Anforderungen Ihrer Logistikprozesse.

Ihre Vorteile auf einen Blick:

  • Individuelle Lösungen für Industrie und Logistik
  • Robuste Bauweise und langlebige Qualität
  • Persönliche Beratung durch erfahrene Projektleiter
  • Zuverlässiger Service mit schneller Lieferung und Ersatzteilversorgung
  • Eigene Fertigung mit flexiblen Anpassungsmöglichkeiten

Ob Standardmodell oder Sonderanfertigung – bei PLAN erhalten Sie praxisgerechte Industrieanhänger, die höchsten Ansprüchen an Sicherheit, Effizienz und Langlebigkeit gerecht werden.

Häufig gestellte Fragen

Was unterscheidet einen Schwerlastanhänger mit Allrad-Achsschenkellenkung von anderen Plattformwagen?
Die Allrad-Achsschenkellenkung ermöglicht einen sehr kleinen Wendekreis und die Pendelachsen/Wippen sorgen für einen Achs-/Radausgleich in unebenem Gelände – ideal für enge Innenbereiche und verwinkelte Werkshallen.
Kann der Anhänger individuell angepasst werden?
Ja, PLAN bietet sowohl standardisierte Modelle als auch Sonderlösungen, z.B. in Bezug auf Ladeflächen, Aufbauten oder Lenkung.
Welche Traglasten sind möglich?
Je nach Ausführung kann der Typ 70-4 bis zu 40 Tonnen transportieren. Andere Modelle sind auf Anfrage mit höherer Traglast verfügbar.
Ist der Industrieanhänger für den Zug mit elektrischen Zugmaschinen geeignet?
Ja, alle PLAN-Schwerlastanhänger können auf den Einsatz mit Schleppern oder Elektro-Zugmaschinen abgestimmt werden.

Jetzt anfragen oder Katalog herunterladen

Sie suchen einen zuverlässigen Schwerlastanhänger für den innerbetrieblichen Transport? Lassen Sie sich von unseren Experten beraten oder laden Sie direkt den aktuellen Produktkatalog herunter.
