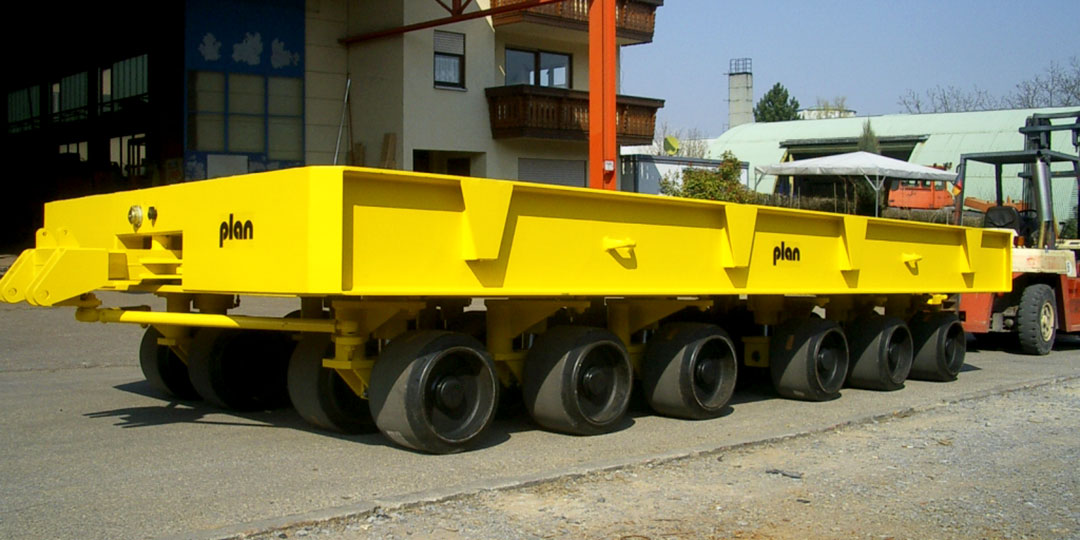

PLAN - Industrie-Schwerlastanhänger Typ 70-X

Allrad-Achsschenkellenkung - Tragkraft 50 - 300 Tonnen

Eckdaten

  • Spurlaufend, kippsicher
  • Umsteckbare Deichsel
  • Geringer Wenderadius
  • Geringe Ladehöhe
Industrie- und Schwerlastanhänger Typ 70-X - 3D Zeichnung 1 Industrie- und Schwerlastanhänger Typ 70-X - 3D Zeichnung 2 Industrie- und Schwerlastanhänger Typ 70-X - 3D Zeichnung 3 Industrie- und Schwerlastanhänger Typ 70-X - 3D Zeichnung 4 Industrie- und Schwerlastanhänger Typ 70-X - 3D Zeichnung 5 Industrie- und Schwerlastanhänger Typ 70-X - Zeichnung 1

Lenkung

Allrad-Achsschemellenkung mit 8 oder mehr Achsschemeln, je nach Traglast. Achsschemel-Zapfen direkt im Rahmen gelagert. Spurstangen mit einstellbaren Kugelgelenken. Lenkübertragung vorn/hinten über Zugstangen mit Ausgleichsstück, nur auf Zug belastet. Achsschemel-, Lenkungs- und Achslager mit Präzisions-Wälz-, Gelenk- und Gleitlagern, abschmierbar.

Fahrwerk

8 oder mehr Pendelachsen aus Vierkant-Achsstrahl zur Achs-/Radlastverteilung in Querrichtung. Achspendelung +/- 50 mm. Achsausgleich in Längsrichtung durch schwere, schwingengeführte Schraubendruckfederung, wartungsfrei. Für extrem unebene Fahrbahnen, hydraulischer Achsausgleich möglich, ausbaufähig für Plattformhub. 16 oder mehr PLAN-Schwerlasträder.

Was ist ein Schwerlastanhänger?

Ein Schwerlastanhänger ist ein speziell entwickeltes Transportfahrzeug für den sicheren und effizienten Transport schwerer Lasten in Produktions- und Logistikbetrieben. Im Gegensatz zu Standardanhängern sind Schwerlastanhänger auf deutlich höhere Nutzlasten ausgelegt und überzeugen durch ihre robuste Bauweise sowie eine stabile Fahrdynamik – auch bei maximaler Belastung.

Der PLAN-Industriefahrzeug Schwerlastanhänger Typ 70-X mit Allrad-Achsschenkellenkung wurde speziell für den innerbetrieblichen Materialfluss konstruiert. Die innovative Lenkung ermöglicht ein präzises Fahrverhalten auch bei engen Radien und macht den Typ 70-X zur idealen Lösung für verwinkelte Werkshallen und schmale Transportwege.

Einsatzbereiche in Industrie & Logistik

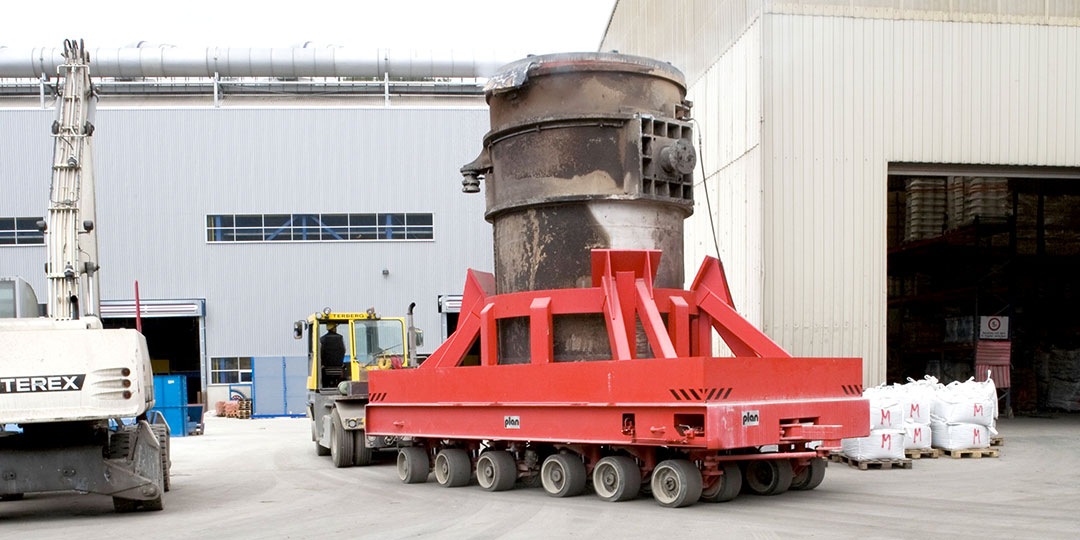

Schwerlastanhänger wie der Typ 70-X kommen in zahlreichen Branchen zum Einsatz, wenn es um den innerbetrieblichen Transport schwerer und großvolumiger Güter geht:

  • Automobilindustrie: Transport von Karosserieteilen, Motorblöcken und Baugruppen
  • Maschinenbau: Bewegung von Halbfertigteilen und schweren Maschinenelementen
  • Logistikzentren: Effiziente Materialversorgung entlang der Fertigungs- und Montagelinien
  • Metallverarbeitung: Beförderung von Blechen, Rohren oder massiven Gussteilen
  • Luft- und Schiffbau: Transport großvolumiger Bauteile mit hohem Gewicht

Dank der modularen Bauweise lassen sich PLAN-Schwerlastanhänger flexibel an branchenspezifische Anforderungen anpassen – sei es bei Ladefläche, Lenkung oder Sonderaufbauten.

Technische Daten & Varianten des Typs 70-X

Der Schwerlastanhänger Typ 70-X überzeugt durch seine hohe Tragfähigkeit und vielseitige Ausstattungsoptionen:

  • Tragkraft: bis zu 200.000 kg (abhängig von Ausführung)
  • Ladefläche: individuell anpassbar in Länge und Breite
  • Bereifung: Elastik- oder Vulkollanräder, abgestimmt auf den Untergrund
  • Deichselvarianten: starre oder höhenverstellbare Ausführungen
  • Lenkung: präzise Allrad-Achsschenkellenkung für enge Wendekreise
  • Zubehör: Aufsatzwände, Abdeckungen, Rungen, Feststellbremsen, Zughaken u. v. m.

Auf Wunsch kann jeder Industrieanhänger mit zusätzlichen Sicherheits- und Komfortfunktionen ausgestattet werden – etwa mit einer Totmannbremse oder einer Kugelkopfkupplung.

Warum ein Schwerlastanhänger von PLAN-Industriefahrzeug?

Seit über 30 Jahren steht PLAN-Industriefahrzeug für maßgeschneiderte Transportlösungen „Made in Germany“. Jeder Schwerlastanhänger wird individuell geplant, konstruiert und gefertigt – exakt abgestimmt auf die Anforderungen Ihrer Logistikprozesse.

Ihre Vorteile auf einen Blick:

  • Individuelle Lösungen für Industrie und Logistik
  • Robuste Qualität und langlebige Konstruktion
  • Persönliche Beratung durch erfahrene Projektleiter
  • Zuverlässiger Service mit schneller Lieferung und Ersatzteilversorgung
  • Eigene Fertigung mit flexiblen Anpassungsmöglichkeiten

Ob Standardmodell oder Sonderanfertigung – bei PLAN erhalten Sie praxisgerechte Industrieanhänger, die in puncto Sicherheit, Effizienz und Langlebigkeit überzeugen.

Häufig gestellte Fragen

Was unterscheidet einen Schwerlastanhänger mit Allrad-Achsschemellenkung von anderen Plattformwagen?
Die Drehschemellenkung ermöglicht einen sehr kleinen Wendekreis – ideal für enge Innenbereiche und verwinkelte Werkshallen.
Kann der Anhänger individuell angepasst werden?
Ja, PLAN bietet sowohl standardisierte Modelle als auch Sonderlösungen, z.B. in Bezug auf Ladeflächen, Aufbauten oder Lenkung.
Welche Traglasten sind möglich?
Je nach Ausführung kann der Typ 70-X bis zu 300 Tonnen transportieren. Andere Modelle sind auf Anfrage mit höherer Traglast verfügbar.
Ist der Industrieanhänger für den Zug mit elektrischen Zugmaschinen geeignet?
Ja, alle PLAN-Schwerlastanhänger können auf den Einsatz mit Schleppern oder Elektro-Zugmaschinen abgestimmt werden.
